Quando você precisa modificar um desenho e recebeu apenas o PDF, converter esse arquivo em DWG pode ajudar a recuperar parte da geometria para edição. O resultado depende de como o PDF foi gerado e das informações que ele contém.
Neste tutorial, veja como importar o PDF no AutoCAD, configurar a conversão e conferir a escala antes de salvar o DWG. Você também encontra alternativas para conversão e os pontos que precisam de revisão no arquivo recuperado.
Instruções iniciais
Primeiro, confira a origem do PDF. Um arquivo exportado de um programa CAD pode conter linhas e textos que podem ser importados como objetos. Uma digitalização ou fotografia contém uma imagem, com comportamento diferente na conversão.
Use uma instalação do AutoCAD que disponha do comando PDFIMPORT e uma licença válida para o seu uso. Se preferir outro método, consulte as ferramentas alternativas apresentadas abaixo.
Antes de começar, salve uma cópia do PDF e identifique uma dimensão conhecida para conferir o resultado. Se houver acesso ao DWG de origem, solicite-o: a conversão do PDF pode perder precisão e parte da estrutura do desenho.
Como transformar o PDF em DWG?
1 - Importe o PDF
Abra um desenho vazio no AutoCAD e digite PDFIMPORT. Você também pode acessar a aba Insert e a opção PDF Import, como na imagem abaixo.
2 - Selecione o arquivo e ajuste as configurações
Selecione o PDF no computador e escolha a página que deseja importar. Na janela de importação, defina escala, rotação, tipos de dados e organização das camadas. Confirme em OK e informe o ponto de inserção, se solicitado.
Quando a opção de especificar o ponto na tela está desmarcada, a importação utiliza a origem do sistema de coordenadas atual. O procedimento está descrito no guia de importação de dados PDF da Autodesk.
3 - Ajuste a escala e salve o DWG
Meça uma distância conhecida entre pontos do desenho com DIST, ou utilize DIM para criar uma cota de conferência. Compare a medida obtida com a dimensão de referência, considerando a mesma unidade.

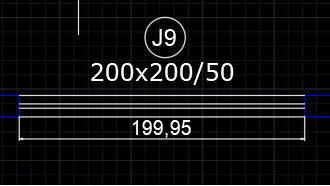

Para esse exemplo, o fator é 200 ÷ 199,95 ≈ 1,00025006. O valor é ligeiramente maior que 1 porque o desenho precisa aumentar até atingir a dimensão de referência.
- Digite
SCALEe pressione Enter. - Selecione os objetos importados que precisam do ajuste e confirme a seleção.
- Indique um ponto base.
- Informe o fator calculado; se a linha de comando utilizar ponto decimal, digite
1.00025006. - Meça novamente a referência e confira outras dimensões do desenho.
Outra opção é usar Reference no comando SCALE, indicando o comprimento atual e o comprimento desejado. A documentação do comando SCALE explica os dois modos.
Depois de conferir o resultado, use SAVEAS para salvar em DWG e escolha a versão de arquivo necessária à equipe. Preserve o PDF recebido junto do arquivo convertido para consultar a referência.
4 - Opcional: ajuste as opções de importação

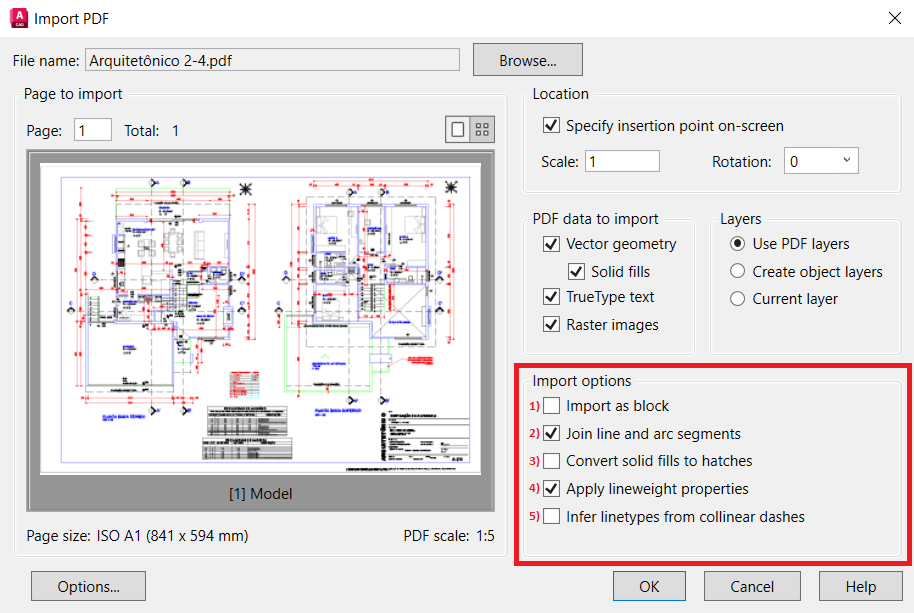

Se houver problemas com segmentos, preenchimentos ou tipos de linha, faça uma nova importação e avalie as opções da janela abaixo. As capturas mostram a interface utilizada no tutorial; a disposição pode variar conforme a versão e o idioma.
- Import as block: reúne os objetos importados em um bloco.
- Join line and arc segments: combina segmentos contíguos em polilinhas quando possível.
- Convert solid fills to hatches: transforma preenchimentos sólidos em hachuras sólidas.
- Apply lineweight properties: aplica propriedades de espessura das linhas importadas.
- Infer linetypes from collinear dashes: tenta reconhecer sequências de traços alinhados como tipos de linha tracejados.
Confira a descrição das opções nas configurações de importação de PDF da Autodesk. Compare os resultados antes de substituir a versão que você já revisou.
O que revisar depois da conversão?
Cotas, tabelas e hachuras podem chegar como objetos separados. Textos também podem exigir correção ou reconhecimento. Confira o conteúdo, a organização das camadas, as dimensões e as referências antes de continuar a edição.
Se o erro variar entre diferentes regiões do desenho, investigue a origem e a qualidade do PDF. Um único ajuste proporcional de escala pode não resolver todas as diferenças.
Melhor conversor de PDF para DWG
A ferramenta mais adequada depende do seu arquivo e da necessidade de edição. Comece avaliando se o PDF é vetorial ou digitalizado, quantas páginas precisam ser convertidas e qual formato de saída será utilizado.
| Ferramenta | Como utilizar | O que conferir |
|---|---|---|
| AutoCAD | Importação pelo PDFIMPORT dentro do programa. | Recursos disponíveis na instalação, licença e revisão da geometria importada. |
| CADSoftTools | Conversor online de PDF para DWG. | Limites de tamanho, páginas e quantidade de conversões informados no serviço. |
| Aide PDF to DXF Converter | Programa de conversão de PDF para DXF. | A saída da página indicada é DXF; para obter DWG, abra o resultado em um CAD compatível e salve nesse formato. |
| Any PDF to DWG Converter | Programa para converter PDF em DWG ou DXF. | Condições de avaliação, licença e versão de saída compatível com a equipe. |
| AutoDWG | Opções de conversão online e para desktop. | Recursos e limites da modalidade escolhida. |
| Zamzar | Conversão de PDF para DWG pelo navegador. | Tamanho permitido, condições do plano e qualidade do arquivo resultante. |
| AnyPDF | Serviço online com envio do PDF e download do resultado. | Disponibilidade do serviço, condições de uso e conteúdo efetivamente recuperado. |
Consulte preços, limites e condições atuais nas páginas oficiais indicadas. Para comparar qualidade, utilize o mesmo PDF em cada ferramenta e confira medidas, textos, curvas e preenchimentos no arquivo gerado.
Em conversores online, verifique se o arquivo pode ser enviado a um serviço externo e confira as condições de tratamento e exclusão dos documentos. Para arquivos que precisam permanecer no computador, avalie uma opção local.
Conclusão
Converter PDF em DWG pode apoiar a recuperação de um desenho para edição. A etapa decisiva é conferir o resultado: ajuste a escala com uma dimensão conhecida, revise os elementos e identifique o arquivo convertido antes de utilizá-lo no projeto.
Para conhecer outras ferramentas de produção, veja o comparativo de programas para arquitetura. Para organizar revisão, responsáveis e entrega dos documentos, consulte o guia de gestão de projetos de arquitetura.
